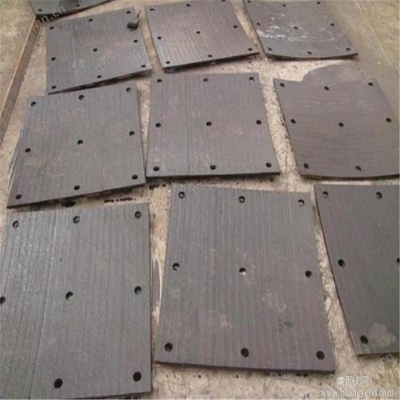

抗磨白口铸铁件KMTBCr26在焦化厂煤塔衬板中的应用与铸造工艺

在焦化厂的严苛生产环境中，煤塔作为关键储存设备，其内部衬板承受着煤炭持续冲击、摩擦以及潜在腐蚀的多重考验。KMTBCr26抗磨白口铸铁件因其卓越的耐磨性能和高硬度，已成为煤塔衬板的理想选择。本文将围绕KMTBCr26的材料特性、铸造工艺要点及其在焦化厂的实际应用展开详细阐述。

一、KMTBCr26抗磨白口铸铁的材料特性
KMTBCr26是一种高铬白口铸铁，其化学成分中铬含量高达26%左右，并含有适量的碳、锰、硅等元素。这种成分设计使得材料在凝固过程中形成大量高硬度的铬碳化物（如M7C3型），这些碳化物维氏硬度可达1300-1800HV，远高于普通铸铁。基体组织通过热处理可获得马氏体或奥氏体，提供良好的韧性支撑。因此，KMTBCr26兼具高耐磨性和足够的抗冲击能力，非常适合焦化厂煤塔中煤炭颗粒的冲刷磨损工况。

二、煤塔衬板的铸造工艺关键

1. 熔炼与成分控制：采用电炉熔炼，严格控制碳、铬含量及铬碳比，以确保碳化物形态和数量。通常碳含量控制在2.5%-3.5%，铬含量25%-28%。
2. 造型与浇注：因衬板尺寸较大且形状复杂，宜采用树脂砂造型，保证铸件尺寸精度和表面质量。浇注温度控制在1350-1400℃，避免过高导致晶粒粗大或过低引起浇不足。
3. 热处理：铸态组织通常为奥氏体加碳化物，需进行高温空淬+回火处理，以获得马氏体基体，提高硬度和耐磨性。热处理后硬度可达HRC58-62。
4. 清整与检测：清除浇冒口、飞边，并进行超声波探伤或硬度检测，确保无内部缺陷。

三、在焦化厂煤塔衬板中的应用优势
煤塔衬板在使用中主要承受煤炭从高处落下的冲击磨损以及布料机行走时的摩擦。KMTBCr26衬板相比传统高锰钢或普通白口铸铁，使用寿命可提高2-3倍，显著减少停机更换次数，降低维护成本。其良好的耐热性使其在煤塔内较高温度（如80-150℃）下仍能保持性能稳定。

四、
KMTBCr26抗磨白口铸铁件通过科学的铸造工艺和热处理，充分发挥了高铬铸铁的耐磨潜力，成为焦化厂煤塔衬板的优选材料。随着铸造技术的进步，进一步优化碳化物形态和基体韧性，将有望在更苛刻的工况下拓展应用。
